مونو پمپ های اسکرو افقی مدل PH090S02 جزو مونو پمپ های اسکرو فشارمتوسط می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی شش اینچ جزو مونو پمپ های اسکرو سری PH090 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH090S02

فشار کاری6 - 12 BAR
ظرفیت18 - 35 M3/H
توان مصرفی15 - 18/5 Kw
سرعت دوران167 - 265 RPM
مواد جامد0 - 5/4 MM
وزن785 - 816 Kg
مونو پمپ اسکرو افقی مدل PH090S02

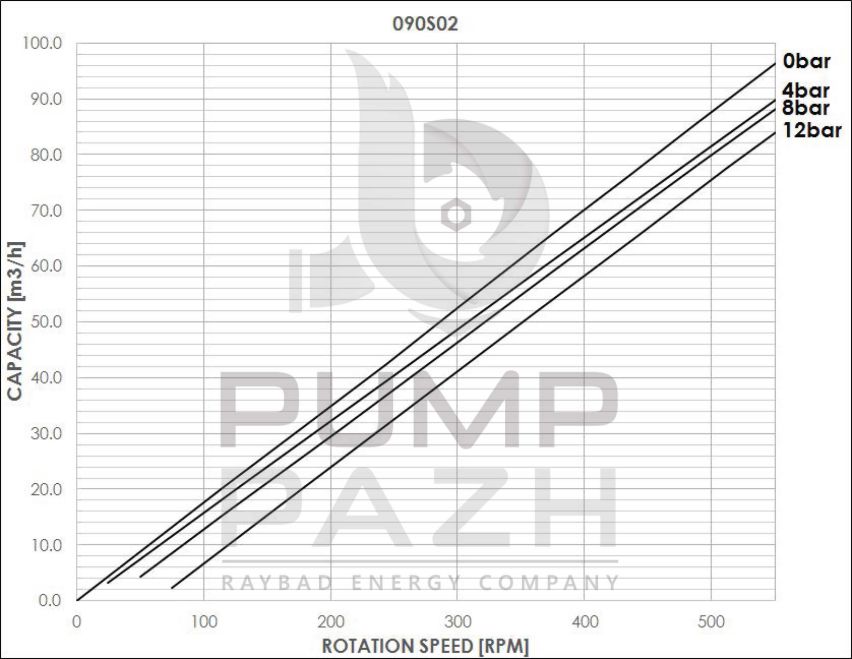

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH090S02

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH090S02

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:
PH090 SERIES L D D1 Out., DN L1 D2 d
090S01 1610 350 320 150 500 203 89
090S02 1610 350 320 150 944 203 89
090S03 1730 400 350 150 1388 203 90
090S04 1730 400 350 150 1832 203 90
090L01 1610 350 320 150 944 203 89

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH090S02

مونو پمپ های اسکرو مدل PH090S02، با روتور تک لوب و استاتور دو طبقه طراحی و تولید می شوند.
