مونو پمپ های اسکرو افقی مدل PH105S02 جزو مونو پمپ های اسکرو فشارمتوسط می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی هشت اینچ جزو مونو پمپ های اسکرو سری PH105 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH105S02

فشار کاری6 - 12 BAR
ظرفیت27 - 58 M3/H
توان مصرفی30 - 45 Kw
سرعت دوران158 - 274 RPM
مواد جامد0 - 6/2 MM
وزن1180 - 1224 Kg
مونو پمپ اسکرو افقی مدل PH105S02

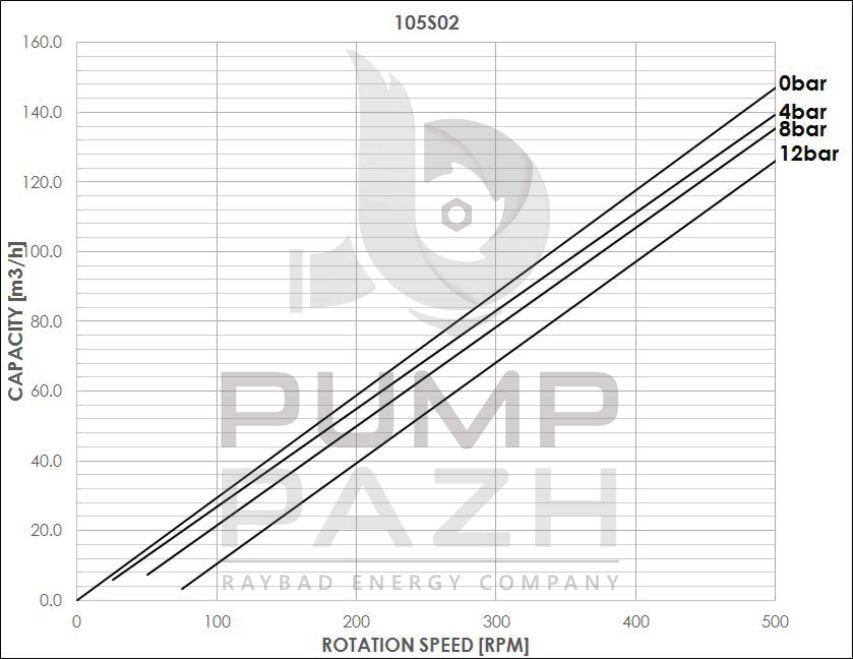

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH105S02

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH105S02

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:
PH105 SERIES L D D1 Out., DN L1 D2 d
105S01 1680 400 350 200 623 230 104
105S02 1680 400 350 200 1179 230 104
105S03 1760 400 360 200 1735 230 105
105S04 1760 400 360 200 2291 230 105
105L01 1680 400 350 200 1179 230 104

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH105S02

مونو پمپ های اسکرو مدل PH105S02، با روتور تک لوب و استاتور دو طبقه طراحی و تولید می شوند.
