مونو پمپ های اسکرو افقی مدل PH021S02 جزو مونو پمپ های اسکرو فشار متوسط می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی یک اینچ جزو مونو پمپ های اسکرو سری PH021 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH021S02

فشار کاری6 - 12 BAR
ظرفیت0/1 - 1/4 M3/H
توان مصرفی0/55 - 1/1 Kw
سرعت دوران220 - 1090 RPM
مواد جامد0 - 0/9 MM
وزن30 Kg
مونو پمپ اسکرو افقی مدل PH021S02

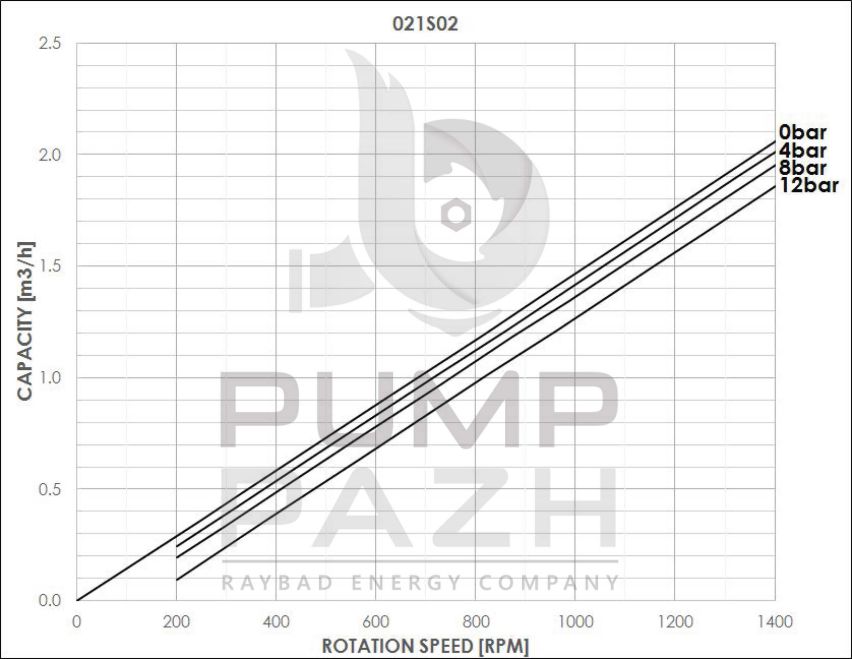

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH021S02

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH021S02

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:

PH021 SERIES L D D1 Out., DN L1 D2 d
021S01 560 200 120 25 112 51 20
021S02 560 200 120 25 212 51 20
021S04 630 200 140 25 412 51 21
021L01 560 200 120 25 212 51 20

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH021S02

مونو پمپ های اسکرو مدل PH021S02، با روتور تک لوب و استاتور دو طبقه طراحی و تولید می شوند.
