مونو پمپ های اسکرو افقی مدل PH038S04 جزو مونو پمپ های اسکرو فشار بالا می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی دو و نیم اینچ جزو مونو پمپ های اسکرو سری PH038 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH038S04

فشار کاری12 - 24 BAR
ظرفیت2 - 4/7 M3/H
توان مصرفی5/5 - 7/5 Kw
سرعت دوران380 - 593 RPM
مواد جامد0 - 2/1 MM
وزن130 - 148 Kg
مونو پمپ اسکرو افقی مدل PH038S04

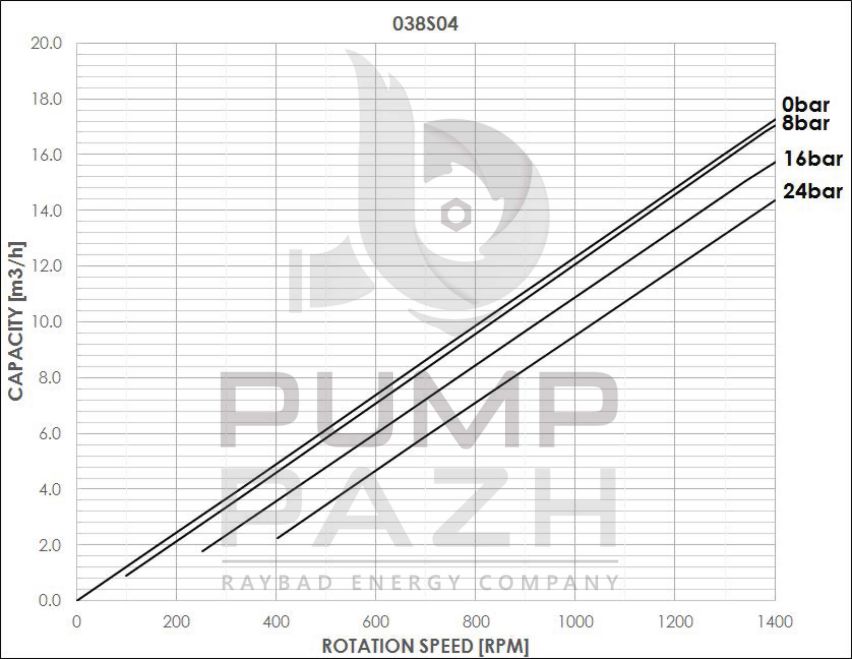

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH038S04

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH038S04

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:

PH021 SERIES L D D1 Out., DN L1 D2 d
038S01 900 250 170 65 226 89 38
038S02 900 250 170 65 426 89 38
038S04 1050 300 175 65 826 89 39
038L01 900 250 170 65 426 89 38

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH038S04

مونو پمپ های اسکرو مدل PH038S04، با روتور تک لوب و استاتور چهار طبقه طراحی و تولید می شوند.
