مونو پمپ های اسکرو افقی مدل PH045S04 جزو مونو پمپ های اسکرو فشار بالا می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی سه اینچ جزو مونو پمپ های اسکرو سری PH045 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH045S04

فشار کاری18 - 24 BAR
ظرفیت2/6 - 7/1 M3/H
توان مصرفی5/5 - 11 Kw
سرعت دوران260 - 469 RPM
مواد جامد0 - 2/6 MM
وزن260 - 210 Kg
مونو پمپ اسکرو افقی مدل PH045S04

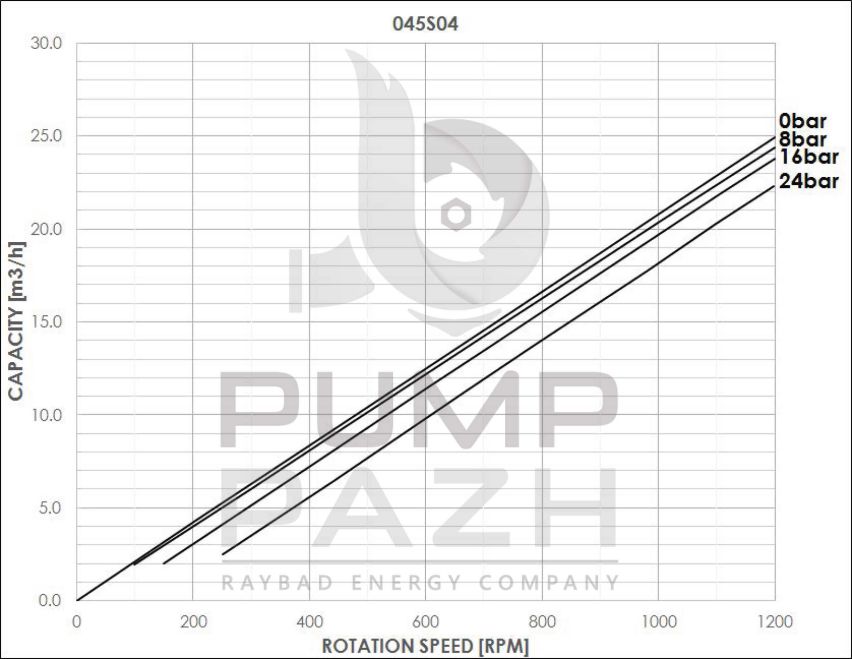

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH045S04

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH045S04

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:

PH021 SERIES L D D1 Out., DN L1 D2 d
045S01 890 250 175 80 261 108 45
045S02 890 250 175 80 493 108 45
045S03 1050 300 190 80 725 108 46
045S04 1050 300 190 80 957 108 46
045L01 890 250 175 80 493 108 45

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH045S04

مونو پمپ های اسکرو مدل PH045S04، با روتور تک لوب و استاتور چهار طبقه طراحی و تولید می شوند.
