مونو پمپ های اسکرو افقی مدل PH063S01 جزو مونو پمپ های اسکرو فشار پایین می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی پنج اینچ جزو مونو پمپ های اسکرو سری PH063 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH063S01

فشار کاری0 - 6 BAR
ظرفیت3/5 - 20 M3/H
توان مصرفی2/2 - 7/5 Kw
سرعت دوران169 - 469 RPM
مواد جامد0 - 3/7 MM
وزن185 Kg
مونو پمپ اسکرو افقی مدل PH063S01

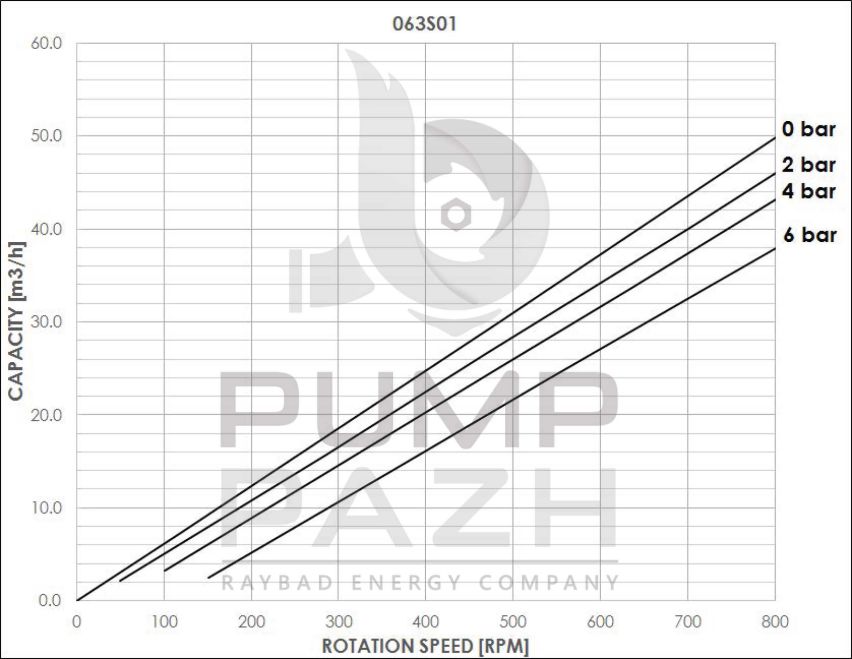

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH063S01

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH063S01

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:

PH021 SERIES L D D1 Out., DN L1 D2 d
063S01 1140 350 215 125 363 146 63
063S02 1140 350 215 125 685 146 63
063S03 1270 350 270 125 1007 146 64
063S04 1270 350 270 125 1329 146 64
063L01 1140 350 215 125 685 146 63

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH063S01

مونو پمپ های اسکرو مدل PH063S01، با روتور تک لوب و استاتور تک گام طراحی و تولید می شوند.
