مونو پمپ های اسکرو افقی مدل PH076S01 جزو مونو پمپ های اسکرو فشار پایین می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی شش اینچ جزو مونو پمپ های اسکرو سری PH076 است.

مشخصات فنی مونو پمپ اسکرو افقی مدل PH076S01

فشار کاری0 - 6 BAR
ظرفیت5/2 - 28/5 M3/H
توان مصرفی4 - 11 Kw
سرعت دوران156 - 381 RPM
مواد جامد0 - 4/5 MM
وزن480 Kg
مونو پمپ اسکرو افقی مدل PH076S01

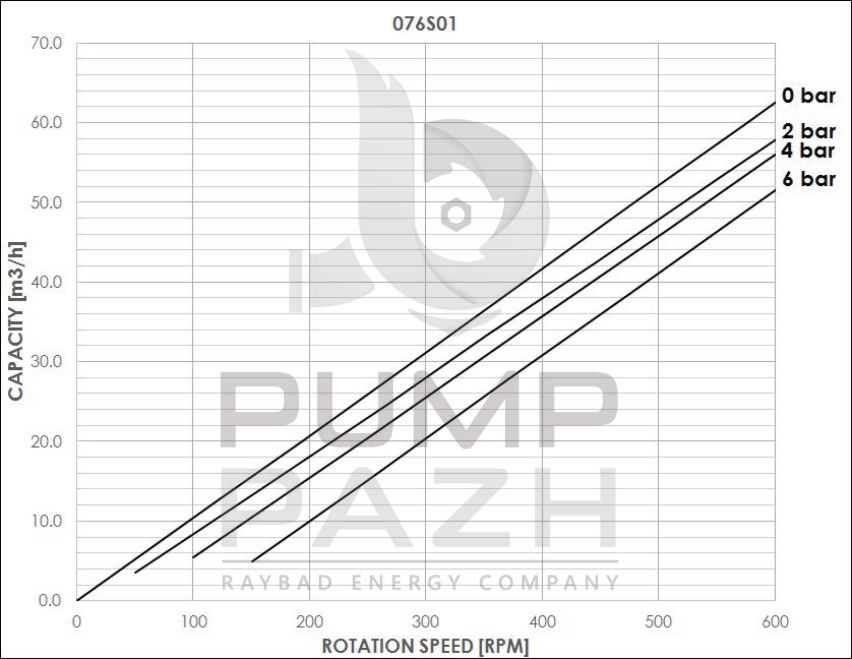

مشخصات عملکردی مونو پمپ اسکرو افقی مدل PH076S01

نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.

مشخصات ابعادی مونو پمپ اسکرو افقی مدل PH076S01

  • ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:
PH076 SERIES L D D1 Out., DN L1 D2 d
076S01 1550 350 270 150 419 168 75
076S02 1550 350 270 150 791 168 75
076S03 1580 400 300 150 1163 168 76
076S04 1580 400 300 150 1535 168 76
076L01 1550 350 270 150 791 168 75

مشخصات هندسی مونو پمپ اسکرو افقی مدل PH076S01

مونو پمپ های اسکرو مدل PH076S01، با روتور تک لوب و استاتور تک گام طراحی و تولید می شوند.
